FRELPQ-PCS產品概述
儲能技術已被視為電網運行過程中“采-發-輸-配-用-儲”六大環節中的重要組成部分。系統引入儲能環節后，不僅可以有效地進行需求側管理，消除晝夜峰谷差，平滑負荷。有效地利用電力設備，降低供電成本，還可以促進可再生能源的應用，作為提高系統運行穩定性、調整頻率、補償負荷波動的手段。所以采用儲能技術具有重大戰略意義。

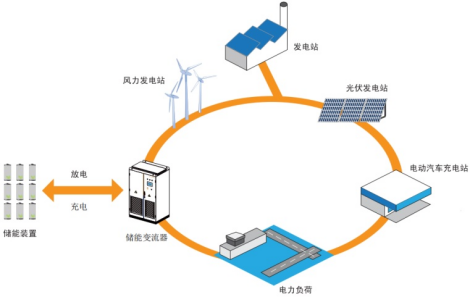

儲能變流器為電網與儲能電池之間提供了接口，實現對儲能電池系統的充放電。儲能變流器能夠應用在并網系統中，實現調頻、調峰、有功功率儲備、無功支持、能量搬移、新能源消納，同時也可以離網黑啟動建立電壓源支撐，為負載提供后備電源。引入儲能變流器的微網發電系統如圖所示。微網發電系統中的儲能環節能有效調控電力資源，很好的平衡晝夜及不同季節用電差異，調劑余缺，保障電網安全。
不含并網無縫切換功能的儲能逆變器模塊（10KVA/20KVA）

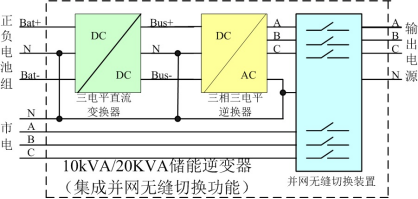

集成并網無縫切換功能的儲能逆變器模塊（10KVA/20KVA）
儲能逆變器內部包含DC/DC變換單元和DC/AC變換單元，直流輸入為正負兩組電池組，直流輸入電壓范圍為±180V~±360V（360V~720V），交流輸入電壓為三相四線制380V交流電源。
儲能逆變器可以根據上位機設置對電池進行充放電控制；同時交流側可以設置為VF離網模式模式、VF并網模式和PQ并網模式。當儲能逆變器工作在VF并網模式時，可與公司并網無縫切換裝置實現電網掉電無縫切換到VF離網模式；同時VF離網模式時，與并網切換裝置共同實現上位機命令或電網恢復正常情況下無縫切換到VF并網模式。PQ并網模式具備反孤島功能及低壓穿越功能。
功能描述
技術特點：
PQ并網功能
VF并網功能
VF離網供電功能
電壓源并網功率控制功能(具有充放電控制功能)
電流源孤島檢測
并網PQ轉VF模式功能
VF輸出電壓可設置
離網并聯功能
外網與內網投切功能
PQ模式電網掉電自動轉VF模式
VF模式離并網無縫投切功能
電壓源孤島檢測
蓄電池自動充電功能
蓄電池過/欠壓保護
蓄電池欠壓輔助電源自關斷
蓄電池欠壓充電自啟動
具備離網黑啟動，建立后備電源支撐
電池穩壓模式
電池電流控制模式
交流功率控制模式
電池按功率-時間曲線運行模式
關機按設置時間延時關斷負載電源
離網PQ模式、VF模式故障延時斷電池（延時時間可設置）
三電平逆變拓?fù)?，具備更高的效?/span>
具備高/低壓穿越功能
具備虛擬同步機功能
