主要技術參數

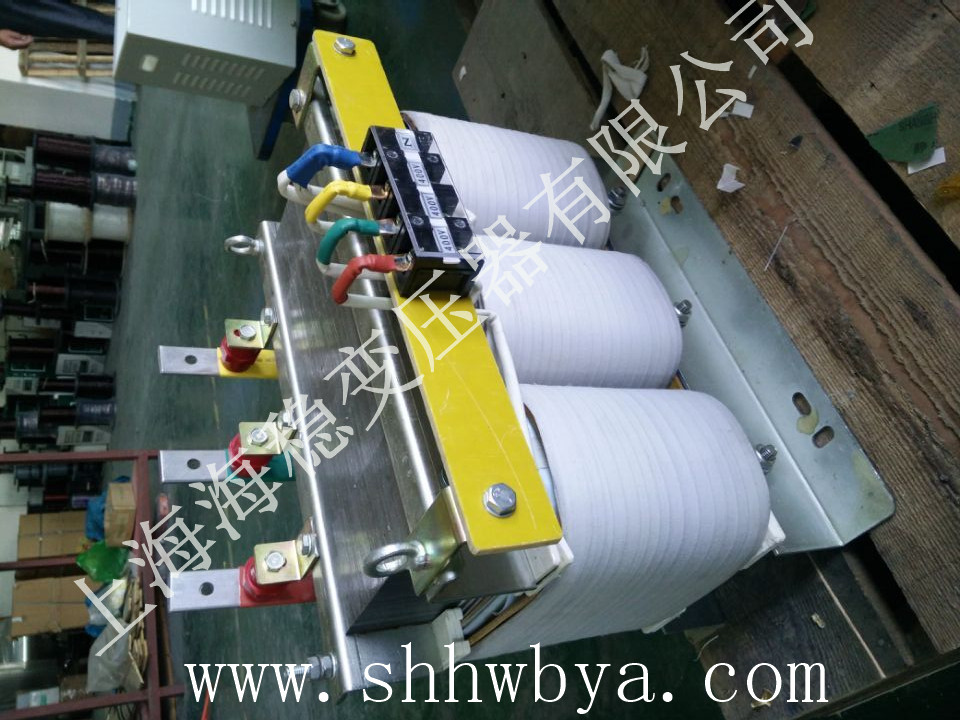

 產品名稱：LCSG三相勵磁變壓器
 相數：三相
 型號：LCSG-40KVA  (根據客戶要求定做產品容量大小）
 容量：40KVA   （根據客戶要求定做產品容量大小）
 輸入電壓：三相 6000V/400V/280V（交流）（根據客戶要求定做產品輸入電壓）
 輸入電流：3.8A           （根據客戶要求定做產品電流大小）
 輸出電壓：三相147V/76V/67V/42V（交流）（根據客戶要求定做產品輸出電壓）
 輸出電流：157A（根據客戶要求定做產品電流大小）
 產品原理圖：產品原理聯接組可以根據客戶要求生產
 輸出電壓準確性：±1%
 電壓變動率:≤1.5%
 輸出波形失真度:無失真（與輸入波形比較）
 絕緣等級:H級
 工作效率:≥98%
 鐵芯結構: EI型
 頻率特征:低頻
 鐵芯形式: E型
 適用頻率:50/60Hz
 聯接方式:YD11(產品原理聯接組可以根據客戶要求生產)
 冷卻方式:干式風冷
 進出線方式: 下部進出線(可以根據客戶要求)
 外形結構: 立式
 過載能力:允許超過1.2倍額定負載工作2小時
 噪聲: 小于或等于50分貝
 溫升: 小于60度（在工作溫度為-25～45度）
 絕緣電阻:≥6MΩ
 絕緣耐壓測試:初次次級耐壓3KV 1分鐘無擊穿
 絕緣耐壓測試:初次對地耐壓3KV1分鐘無擊穿
 輸出波形失真度:無失真（與輸入波形比較）
 阻抗電壓%:≤4%
 繞組數:三繞組
 設計壽命:30年
 工作環境:溫度：-20～+45℃濕度：≤95%RH不結露
 適用海拔高度:≤2000m

上海海穩產品詳細參數如下：

※概述（低損耗型三相干式變壓器(H級180℃絕緣等級)

變壓器是各種電源及電氣設備的主要部件，變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用 全新優質高硅硅鋼片疊裝，全斜接縫。本公司采用先進的制作工藝，有進口西班牙繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使變壓器的絕緣等級達到H級，變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。

※ 上海海穩變壓器的材料說明：

①鐵芯

采用全新優質高硅硅鋼片，主要材質為0.3厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用最合適之材料，使變壓器性能設計達到最佳。（常規材料為全新優質有取硅鋼片）。

②線材

采用PEW、UEW、EIW、SEIW、FEAI漆包線，耐溫等級為H級耐溫180度

③絕緣材料

采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。

④接線端子排

 小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。

⑤鐵腳

主要采用數控折彎冷扎板，有鍍五彩（金黃），藍鋅（銀白）、白鋅（象牙白）、表面陽極處理（黑色）等環保電鍍可供選擇。

※ 上海變壓器的性能優點：

1、阻燃性能好無污染線圈所采用的玻璃纖維和聚酰亞胺薄膜漆包線樹脂等絕緣材料，具有難燃自熄的特點，也不會因受熱而產生有毒氣體

2、局部放電量小，因?yàn)樵谡婵諣顟B(tài)下浸漆，線圈內無松動，無空隙，具有可靠的絕緣性能，局放量不超過5pc。

3、防潮性能好，不吸塵，不怕腐蝕性氣體的侵蝕，經過防銹腐蝕處理的鐵心，夾件等與線圈一樣，適應在惡劣環境下運行，特別是在熱潮的環境中運行。

4、機械強度高，熱穩定性好，固化后形成堅硬

的圓筒形或方形線圈，由于其絕緣材料的優組合，與線才導體基本一致的熱膨脹系數，具有明顯的抗沖擊性和抗裂性。

   5、絕緣性能好，耐雷電沖擊水平高，承受突發短路能力強。

6、過載能力強，由于散熱性能好，短路過載能力強。

7、損耗低，體積小，重量輕，可省安裝空間，把安裝運行成本降至最低。

8、經濟性能好，無火災、爆炸，可安裝在負荷中心，充分靠近電點，節省

昂貴的低壓設施費用。節省電源盒電費開支。由于沒有變壓器油，安裝時免于考慮排油、集油、防火等設施。免維護，可節約大量材料和維護費用。

9、線圈采用纏繞或箔繞，以絕緣材料增強，絕緣漆不加填料真空干燥脫氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。

10、鐵芯采用優質晶粒取向冷軋硅鋼片疊制，45° 全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋，耐潮濕，防銹，降噪。

11、鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于恒定壓緊狀態，以降低噪音。

   12、變壓器按自冷設計，整體浸漆的線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置（冷卻風機），采用強迫風冷裝置后，最多可提高額定輸出容量50% （1500kVA 及以下40% ）。
